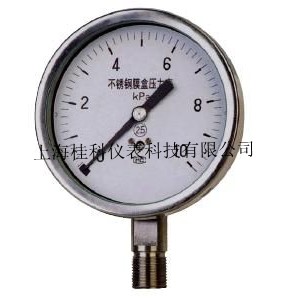

不锈钢膜盒压力表
一、不锈钢膜盒压力表概述：
不锈钢膜盒压力表采用膜盒作为测量微小压力的敏感元件。其适用于测量对铜及其合金不起腐蚀作用、无爆炸危险气体的微压，广泛应用于锅炉通风、气体管道、燃烧装置等及其它类似设备上。
二、结构原理：
微压表主要依靠膜盒作为感应元件对压力进行测量。膜盒由两个具有弹性的金属膜片而成，当气体进入膜盒时，膜盒壁就会膨胀并随着压力变化而变化；此变化借助拨杆经齿轮传动机构放大，由固定在齿轮轴上的指针将压力值指示在刻度盘上。
三、技术指标：
|
产品名称 |
产品型号 |
公称直径（mm） |
精度等级 |
测量范围（KPa） |
连接螺纹 |
|
膜盒压力表 |
YE-60 |
Φ60 |
2.5 |
0～10～60 -40～0 -20～20 |
M14×1.5 |
|
YE-60Z |
Φ60 |
M14×1.5 |
|||
|
YE-100 |
Φ100 |
M20×1.5 |
|||
|
YE-150 |
Φ150 |
M20×1.5 |
|||
|
不锈钢膜盒压力表 |
YE-100B |
Φ100 |
M20×1.5 |
||
|
YE-150B |
Φ150 |
M20×1.5 |
|||
|
备注：如果对仪表连接螺纹或其它方面有特殊要求时，请与公司协商订做。 |
|||||
