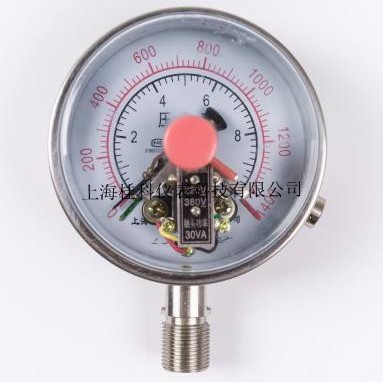

电接点压力表

一、产品概述：

电接点压力表适用于测量对铜及铜合金无腐蚀、无爆炸危险、非结晶的各种液体、气体等介质的压力。仪表经与相应电气件（继电器或接触器）配套使用，可达到对被测压力系统实现预先设定的最大或最小压力值的双位自动控制和输出信号（报警）的目的。

磁助电接点压力表仪表具有测量控制功能，可任意设定上、下控制压力值，动作稳定可靠，在石油、化工、电站、冶金等工业企业及机电设备上广泛配套使用。

二、结构原理：

仪表由测量系统、指示装置、（普通型）磁助电接点装置、外壳、调节装置及接线盒等组成。当被测压力作用于弹簧管时，其末端产生相应的弹性变形—位移，经传动机构放大后，由指示装置在度盘上指示出来。同时指针带动电接点装置的活动触点与设定指针上的触头（上限或下限）相接触的瞬时，致使控制系统接通或断开电路，以达到自动控制和发信报警的目的。

磁助电接点装置的电接触信号针上，装有可调节的永久磁钢，可以增加接点吸力，加快接触动作，从而使触点接触可靠，消除电弧，能有效地避免仪表由于工作环境振动或介质压力脉动造成触点的频繁关断。

所以该仪表具有动作可靠、使用寿命长、触点开关功率较大等优点。为能适应被测对象的各异和需求，本系列仪表在原有普通型和专用型的基础上，又相继研制抗振型、耐蚀型、耐用蚀抗振型以及带有隔离装置等多种型号的产品（包含氨用、氧气、耐温、耐震等不同系列）。

三、技术参数：

产品名称	产品型号	公称直径（mm）	精度等级	测量范围（Mpa）	连接螺纹	触头功率（VA）	最高工作电压（V）	控制方式
电接点压力表	YX-60	Φ60	2.5	0～0.1～60	M14×1.5	10	DC220V或AC380V	上下限
	YX-100	Φ100	1.6	0～0.1～100 -0.1～0～2.4	M20×1.5	10	DC220V或AC380V	上下限
	YX-150	Φ150	1.6	0～0.1～100 -0.1～0～2.4	M20×1.5	10	DC220V或AC380V	上下限
磁助电接点压力表	YXC-100	Φ100	1.6	0～0.1～100 -0.1～0～2.4	M20×1.5	30	DC220V或AC380V	上下限
磁助电接点压力表	YXC-150	Φ150	1.6	0～0.1～100 -0.1～0～2.4	M20×1.5	30	DC220V或AC380V	上下限
氧气电接点压力表	YXCO-100	Φ100	1.6	0～0.1～60	M20×1.5	10	DC220V或AC380V	上下限
氧气电接点压力表	YXCO-150	Φ150	1.6	0～0.1～60	M20×1.5	10	DC220V或AC380V	上下限
氨用电接点压力表	YXCA-100	Φ100	1.6	0～0.1～60	M20×1.5	10	DC220V或AC380V	上下限
氨用电接点压力表	YCXA-150	Φ150	1.6	0～0.1～60	M20×1.5	10	DC220V或AC380V	上下限
耐温电接点压力表	YXCW-100	Φ100	1.6	0～0.1～60	M20×1.5	10	DC220V或AC380V	上下限
耐温电接点压力表	YXCW-150	Φ150	1.6	0～0.1～60	M20×1.5	10	DC220V或AC380V	上下限
耐震电接点压力表	YXC-100N	Φ100	1.6	0～0.1～60	M20×1.5	30	DC220V或AC380V	上下限
备注：如果对仪表连接螺纹或其它方面有特殊要求时，请与公司协商订做。
